室外無線網橋三部曲之『配置』

無線網橋型號

海康室外無線網橋一般分為802.11n協議標準和802.11ac協議標準：

802.11n協議標準的型號有

802.11ac協議標準的型號有：

802.11n標準的網橋?qū)嶋H帶寬40Mbps（最大支持10路2~4Mbps碼流攝像機傳輸）

802.11ac標準的網橋?qū)嶋H帶寬80Mbps（最大支持20路2~4Mbps碼流攝像機傳輸）

無線網橋組網方式

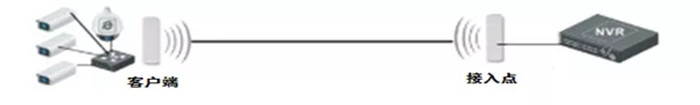

點對點

點對點組網為一個接入點對應一個客戶端，所有型號的無線網橋均可用于點對點的連接，但需要注意配對使用，例如一端使用5公里另一端也使用5公里網橋。其他配對同理。

點對多點

點對多點組網為一個接入點對應多個客戶端（最多6個），接入點網橋型號有兩種，分別為DS-3WF03A-5AC和DS-3WF05A-5AC，使用時請注意客戶端處于接入點網橋的信號的覆蓋角度內，具體參數見官網詳細參數“方向角”

中繼

中繼組網主要是為了繞開障礙物和擴展傳輸距離，中繼點的兩個網橋使用網線直連LAN口。任意型號網橋都可以安裝在中繼點，但要保證同一段無線鏈路兩端網橋型號匹配，每段鏈路唯一的SSID（網絡名稱）且與其他段區別開來。

注意：無線網橋一定要先調試再安裝。

無線網橋調試配置

01設備連接

1.POE適配器的POE網口接網橋的POE網口 ， POE適配器的LAN口或網橋的LAN口接筆記本網口（部分網橋上沒有LAN口）。

2. 請將電腦的本地有線網卡的IP地址設置成和網橋同一網段即192.168.1.X，掩碼255.255.255.0，瀏覽器登錄網橋進行調試配置。網橋產品的默認IP地址是192.168.1.35或者192.168.1.36，用戶名和密碼都為admin。

02接入點配置

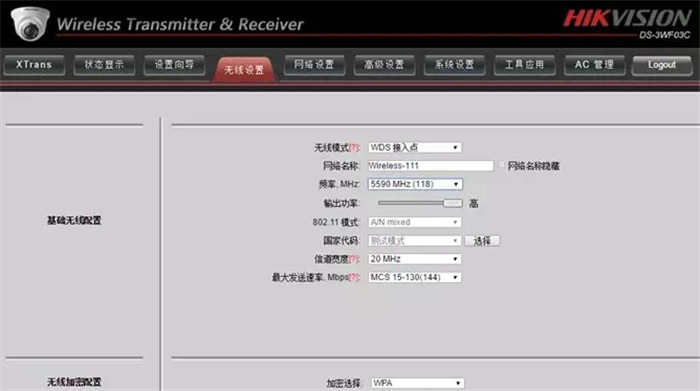

①點擊無線設置進入無線配置界面將無線模式設置成WDS接入點模式。

②網絡名稱：保持每組（點對多點）或每對網橋的網絡名稱唯一

③頻率：使用5200~5700之間的頻率傳輸效果更好

④信道寬度，最大發送速率：一般使用默認即可

⑤無線加密配置使用默認配置，然后點擊右下方的保存

⑥點擊網絡設置，修改網橋的IP地址，其他無需配置點擊右下角保存，每個網橋一個IP地址，做好記錄，便于后期維護管理。

03客戶端配置

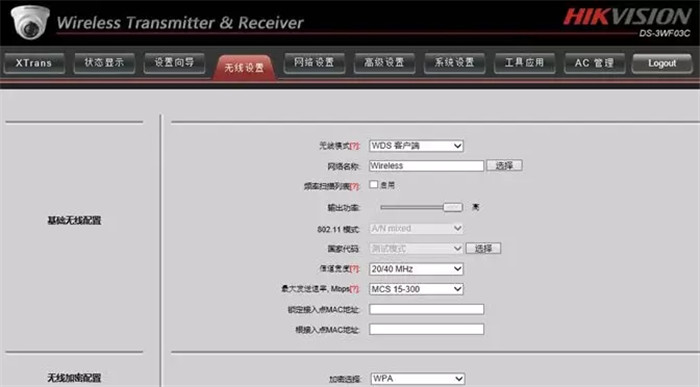

①點擊無線設置進入無線配置界面將無線模式設置成WDS客戶端模式；

②網絡名稱：使用和對應接入點相同的網絡名稱；

③頻率：客戶端設備不需要設置頻率，自動匹配接入點設備的頻率

④信道寬度：客戶端信道寬度選擇20/40MHz，會根據接入點的信道寬度選擇自動切換20M或40M信道寬度

⑤最大發送速率、無線加密配置使用默認配置，然后點擊右下方的保存

⑥點擊網絡設置，修改網橋的IP地址，其他無需配置點擊右下角保存，每個網橋一個IP地址，做好記錄，便于后期維護管理。

配置注意事項

①IP地址：IP地址規劃好，局域網中的每個網橋使用唯一的IP地址

②SSID：多對鏈路網橋同時使用時，需要每對或者每組網橋網絡名稱唯一化，防止多對錯連情況，中繼鏈路，每段鏈路一個SSID。

③信道寬度：一般使用默認的即可，若頻率無法錯開，則根據鏈路帶寬要求適當降低

④頻率選擇：建議選擇在5200~5700之間，當同位置安裝有多個中心端時，各中心端頻率需錯開l信道寬度為20MHz時：不同接入點之間頻率間隔應保持在40MHz以上。信道寬度為40MHz：不同接入點之間頻率間隔應保持在80MHz以上。信道寬度為80MHz：不同接入點之間頻率間隔應保持在100MHz以上。

⑤中心端配置成接入點模式，接IPC的配置成客戶端模式。

⑥配置完成后，在客戶端側查看信號強度，確保在-60dBm以上。

⑦手機或者電腦無法連接網橋建立的無線網絡。
