工地專用網橋多樣化組網方案

項目背景

甲方單位為房地產開發公司，建設局要求能對所有在建的施工工地進行實時在線監控。

監控實施要求：

●甲方單位需保證工地的實時監控視頻；

●對工地人員和車輛出入口、物料堆放區、塔吊這三個重點區域進行監控。

由于工地監控環境的復雜性，導致建筑工地布線存在困難。而工地專用無線網橋以其自身的靈活性高、擴展性強、維護簡單及傳輸穩定的優點更適合于工地監控方案。

方案介紹

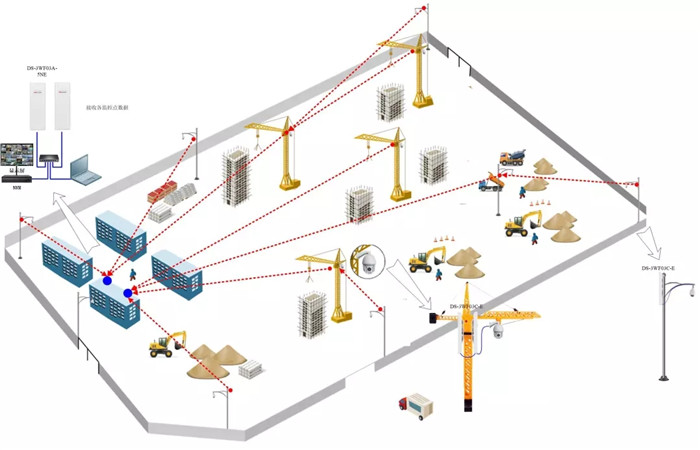

工地監控中心位于工棚內部，與各個監控點連接。部分監控點至監控中心可能有遮擋，而工地上的吊塔相對較高，與工棚之間無遮擋，所以可選取吊塔作為中繼點，連接監控點與監控中心。

因此，按照不同安裝位置分為地面點、吊塔點、監控中心三種不同安裝方案。

1地面點安裝方案

各地面監控點，包括工地人員和車輛出入口、物料堆放區等區域，使用中心端作為無線傳輸設備，與攝像頭有線直連，數據傳輸到監控中心接收點。

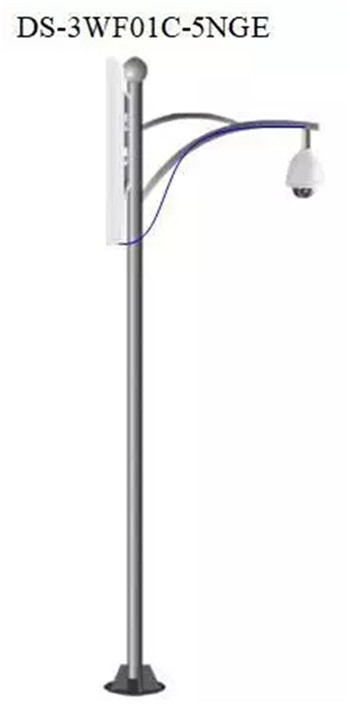

▲地面點前端IPC與網橋連接示意

2吊塔點安裝方案

對于特殊情況，地面點位可能存在一定遮擋，將塔吊作為中繼點，數據先傳輸到吊塔，再通過吊塔傳輸到監控中心。

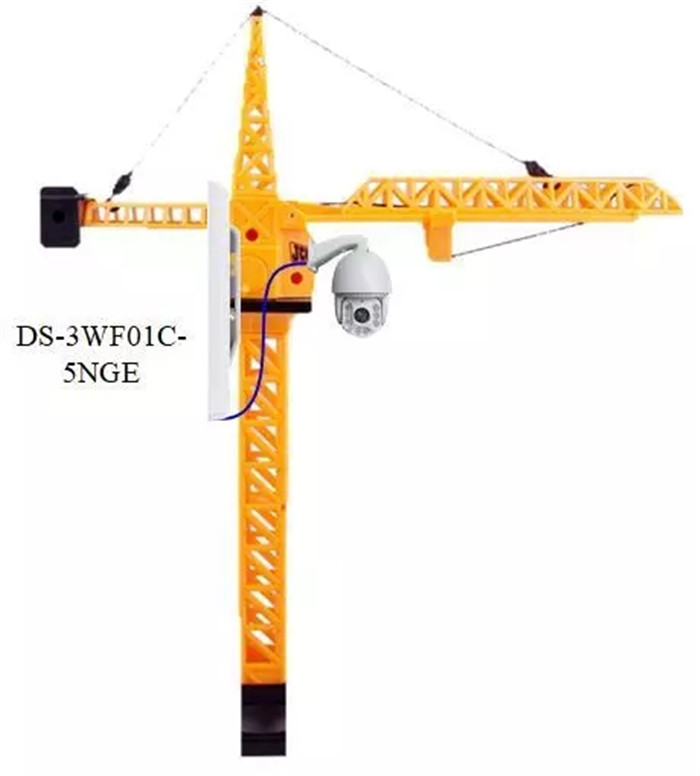

▲塔吊前端連接示意

若地面監控點回傳過程中存在嚴重遮擋，可按照以下方式安裝，即將塔吊作為中繼點也作為監控點。

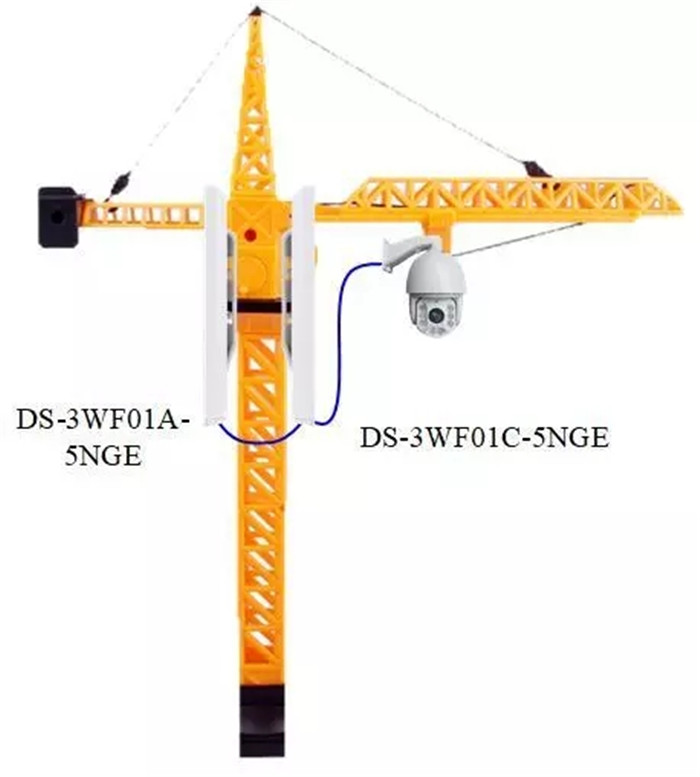

▲塔吊中繼點網橋連接安裝示意

3監控中心安裝方案

在監控中心，可使用2臺DS-3WF01A-5NGE中心端網橋接收攝像機端網橋的視頻信號。并且DS-3WF01A-5NGE及NVR均可接入監控中心的全千兆網管交換機上，使得所有設備處于同一局域網內。

▲監控中心設備連接示意

系統優勢

●穩定性強

傳輸范圍不受環境條件的限制，室外無遮擋環境可以穩定傳輸1公里。

●多樣組網

系統使用點對點、點對多點以及中繼組網等多種方式，多樣化組網保證網絡通暢。

●安裝簡便

現場施工簡單方便，省時省力省成本。

●簡單易用

零配置，安裝上電既可使用，無需配置。

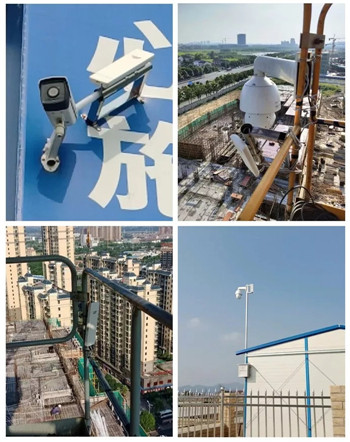

現場圖片

產品型號

中心端：DS-3WF01A-5NGE

攝像機端：DS-3WF01C-5NGE
