城市道路無線網橋監控方案

城市道路監控方案

項目背景

杭州某區道路監控有多個監控點位，需將所有點位的視頻傳輸至控制中心。因點位較多，部分點位相隔較遠，如采用有線監控方案需要大量布線，且布線時需要開挖地面，會花費大量人力物力，所以最后采用了無線網橋監控方案。

方案簡介

在施工作業區根據有線資源分布的情況，采用有線+無線的方式。

●大流量的骨干網絡采用有線（光纖）的方式傳輸，一定區域范圍內采用無線傳輸。

●對前端分散，缺少有線資源，無法施工走線的各監控點通過無線網橋就近傳輸至中繼點，中繼點再傳輸至監控室或有線節點。

●在施工現場監控室視距范圍內，無明顯障礙物阻擋的點位，可采用無線點對點的方式直接回傳監控室，由此組成一個完整的無線傳輸系統。

▲項目組網示意圖

01前端（監控點）部分

前端主要由高清網絡攝像機、立桿、避雷器、安裝支架和相關基礎設施（防水箱等）組成

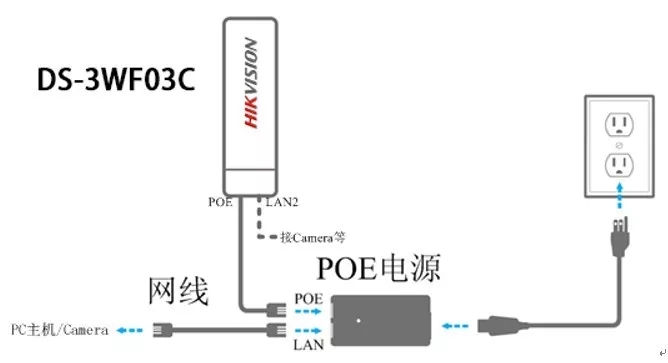

▲前端設備連接圖

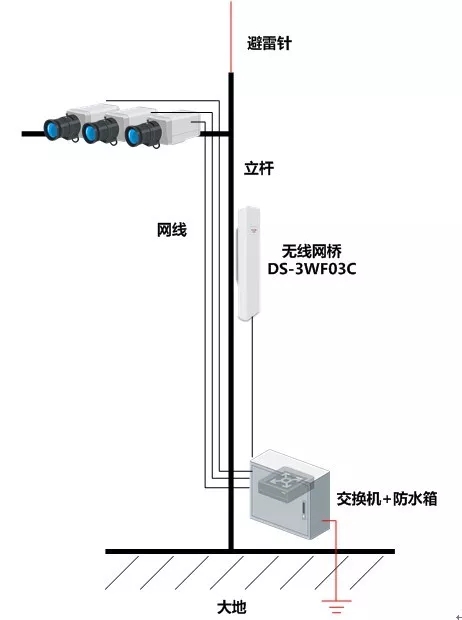

▲ 在超過2臺IPC的情況下，采用交換機的方式匯聚后再接入網橋

02中繼部

當監控點位因遮檔嚴重或距離超出網橋規格，客戶端無法直接與中心端通信時，通常采用兩臺無線網橋背靠背連接。通過對網橋安裝角度的調整，可以繞過障礙物或?qū)鬏斁嚯x進行延伸，具體連接如下：

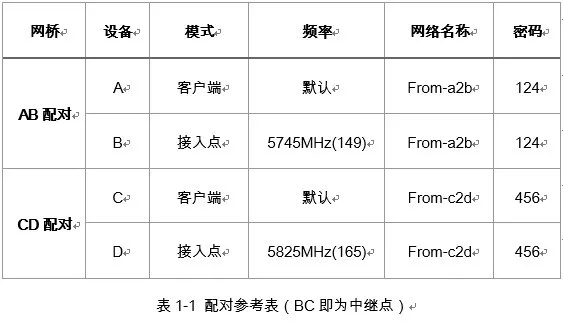

中繼場景模擬圖

注：表中配置的密碼和網絡名稱僅為示意，請根據項目情況靈活調整，增強密碼復雜度，確保網絡安全。

中繼方式示意圖

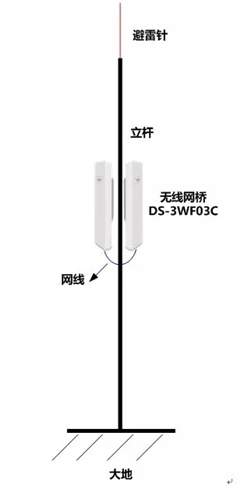

▲中繼點只有2臺網橋時可直接背靠背直連

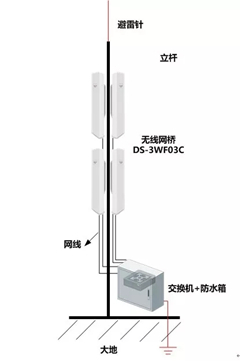

▲中繼點有多臺網橋時均接入到交換機

03監控中心部分

監控指揮中心是整個系統的控制、顯示、存儲中心。本系統的監控指揮中心設在項目工地監控機房，機房設備配置如下：

●機房附近架設多臺無線網橋，用于附近監控點位的無線連接。

●在監控中心配備一臺全千兆網管型交換機，用于NVR及無線網橋接收

的連接。

▲監控室連接圖

方案優勢

●成本低廉

無需布線，大量節省人工與材料費用。整個系統造價低廉，結構簡單，適合此類臨時監控場景應用。

●安裝方便

無線傳輸，無需動土施工布線，省時省力。

●簡單易用

中文操作界面，設備連接、設置只需簡單幾個步驟。

●傳輸穩定

基于TDMA技術，頻率自動選擇，有效抗干擾。

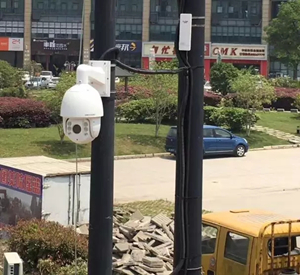

現場圖片

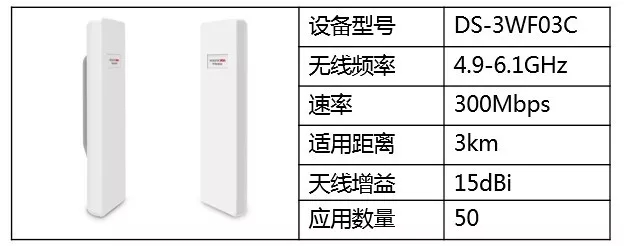

產品清單
