工地智能監控方案

城市在不斷發展和進步，各種建筑拔地而起。現在隨便去一個城市，建筑工地總是一道不可忽略的“風景”。

但是，在發展和進步的背面，也隱藏了一些建筑施工的安全生產事故，這些問題影響著工地人員、市民，以及城市的安全。

為了加強建筑工地的安全性能和提高管理效率，預防閑雜人等闖入工地，規避安全事故的發生，為工地人員的生命財產提供保障。我們設計了一個工地智能監控方案，主要針對車輛/人員出入口、塔吊、圍墻邊界、施工區、辦工區、工人生活區、材料存放區等重點安防區域，適用于不同施工階段的建筑工地。

▲點位圖

01場景痛點

① 建筑工地布線多有不便，進行基礎網絡架設比較困難；

② 工地上的鋼筋、鋼管、零星材料到處堆放，管理難度大；

③ 工地進出人員復雜，小偷常來光顧，貴重施工機械被惡意破壞；

④ 工人們不注意安全細節，稍不留神就可能受傷，各類事故頻發；

⑤ 擔心發生工程事故，如塔吊倒塌、基坑基槽坍塌等，工地缺少監控管理；

⑥ 強電設備林立，環境復雜，易破壞高壓線路導致高壓事故發生。

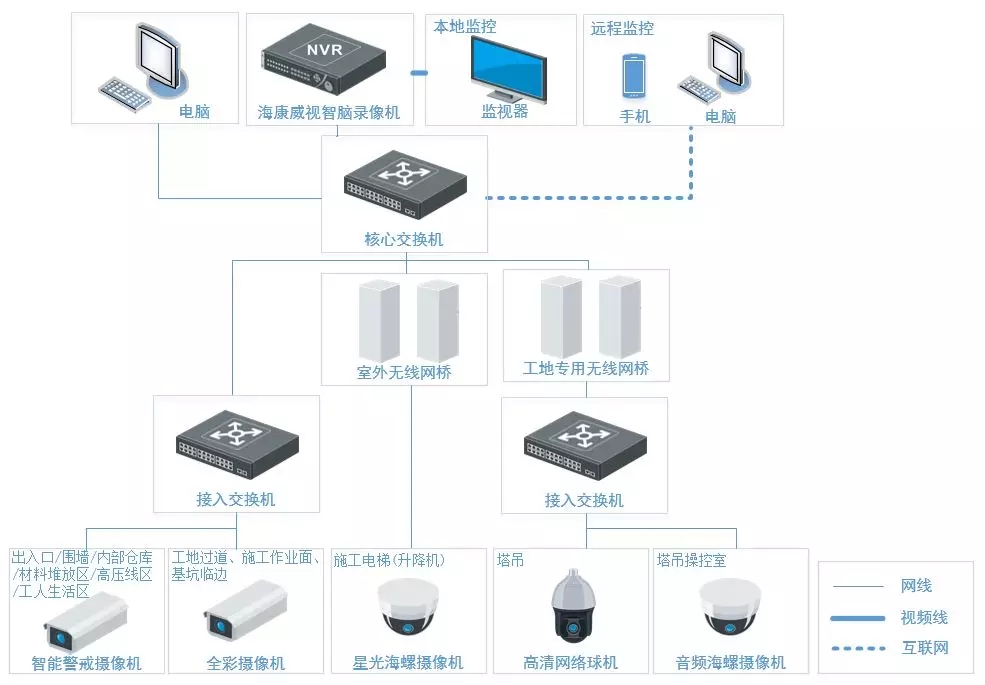

▲方案拓?fù)鋱D

具體安裝數量及位置以實際監控視野為準

02方案優化

“三位一體”：智能識別+聲光震懾+喊話警戒

針對車輛出入口/人員出入口/圍墻等塵灰較大區域、內部倉庫/材料堆放區/高壓線區/工人生活區等重點防護區域，推薦安裝筒型智能警戒攝像機(符合IP67防塵防水等級)。

▲筒型智能警戒攝像機

該攝像機支持智能識別人車報警功能，識別準確進而大大降低因其他干擾而產生誤報。配置區域入侵和越界偵測等偵測方式，可實現一旦識別人或車闖入，即可觸發聲光震懾、遠程推送消息，通過遠程手機喊話警示和遠程監控施工現場情況進行管理調度，以免發生破壞高壓線路的情況。

因工地噪音較大，則可在攝像機上加裝擴音器（選配帶有音頻接口的智能警戒攝像機）。攝像機就近接入交換機，通過交換機接入網絡。

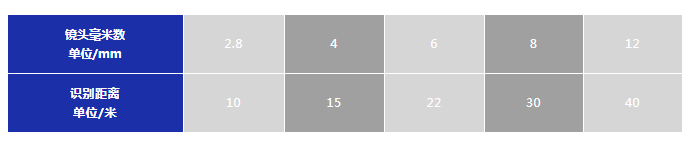

攝像機智能偵測的推薦識別距離參考如下：

日夜全彩，塵雨無阻

工地過道、施工作業面、基坑臨邊、特殊角落等區域夜晚光照較低，甚至全黑無光，推薦安裝筒型全彩攝像機（符合IP67防塵防水等級）。

▲筒型全彩攝像機

該攝像機不僅配有超低照度感光芯片，24小時彩色監控。且其可見光補光成像，對于易起塵的環境，能有效避免粉塵對紅外成像的影響。

因工地噪音較大，則可在攝像機上加裝擴音器（選配帶有音頻接口的全彩攝像機）。攝像機就近接入交換機，通過交換機接入網絡。

高空遠視，一覽無余

塔吊是工地中危險度最高的大型機械之一，也是工地監控的制高點，通過安裝400萬超清網絡球機可對工地各區域?qū)崿F(xiàn)全面監控（包括塔吊吊壁、塔吊主體、吊勾、施工作業面、人員安全帽佩帶等）。

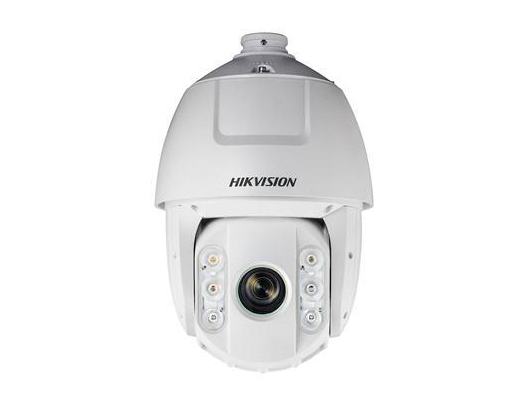

▲400萬超清網絡球機

該球機支持360度旋轉靈活監控，32倍光學變倍放大，能看清200米外的人臉等細節，且150米紅外補光滿足夜間監控需求，可插卡（256G存儲卡）實現本地存儲備份。

球機可安裝于井子架上，操控室下方，操控室建議安裝音頻海螺攝像機，與球機一同通過網線與無線網橋連接。電源可從塔吊的操控室中獲取，監控視頻就能從塔吊直接傳輸?shù)焦さ氐谋O(jiān)控中心。

電梯慧眼，簡單可靠

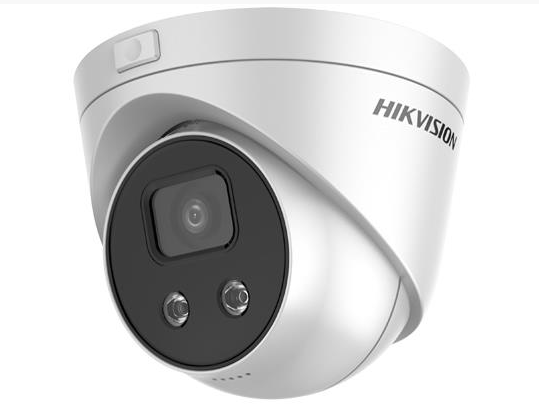

▲海螺型全彩攝像機

施工電梯環境復雜，內部空間狹小，推薦安裝2.8mm的海螺型全彩攝像機，同時具備IP67的防塵防水等級。為了減少電梯井道布線（減少視頻畫面受線路干擾），采用室外1公里無線網橋?qū)崿F(xiàn)網絡傳輸。

▲室外視頻專業網橋

遠程實時監控 現場一目了然

手機下載螢石云視頻APP，管理人員只需簡單操作，就能實現消息報警、喊話、上下左右遠近控制球機、回放等常用功能(需設備支持)，還能將視頻畫面共享給相關人員來查看施工現場實時情況。

管理人員不用去現場就可以掌控工地細節，隨時隨地查看人員是否在崗、是否是安全操作，現場勞動力分布一目了然。

無需部署網線，無線傳輸穩定

建筑工地面積大、布線難，且監控點位多，本方案主要采用工地專用無線網橋，不僅解決監控信號傳輸問題，還無需花費大量人力挖地布線。設備支持無線自動選頻功能，避免網橋之間的頻率干擾，保障視頻監控?cái)?shù)據傳輸?shù)姆€(wěn)定。

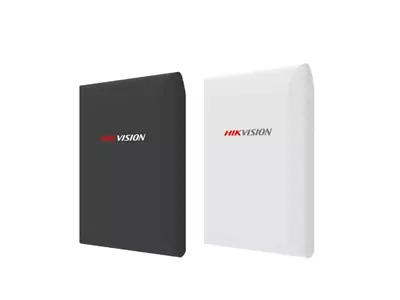

▲工地專用無線網橋

攝像機端無線網橋與前端攝像機一同安裝(前端還包括安裝支架和相關基礎設施（防水箱等）），1個中心端網橋可接入8個2M碼流的攝像機。

攝像機端無線網橋安裝在塔吊上  (中心端網橋的信號輻射范圍為60°，攝像機端網橋需安裝在此范圍內)，多臺網橋之間的連接需要配置交換機（注：室外使用，一般推薦使用工業交換機；為防止網橋之間的串?dāng)_，多臺無線網橋之間互相需要間隔1m以上），施工靈活簡單，能省去大量的施工時間。

監控易操控，錄像好追溯

▲海康威視智腦NVR

操作簡單

將海康威視智腦NVR存放于辦公區，實時監控整個工地，能對畫面的任意切換、定時切換、順序切換及對前端設備的控制，如云臺的上下左右、遠近放大等，滿足對施工現場及人員的全方位監視需要。

大容量高效存儲

建筑工地面積較大，分布點較多，且在滿足全天24小時監控的情況下，需占用較大容量的硬盤錄像機。

海康威視智腦NVR不僅滿足多盤位的大容量存儲需求（4盤位/最大支持6T硬盤），Smart265的錄像功能大大提升存儲效率，如：16個400萬攝像機，Smart265存儲30天，僅需約3塊6T硬盤。

快速回查錄像

海康威視智腦NVR具有人車分類檢索功能，原本可能需要找半天的錄像，現在只要幾分鐘就可以快速定位到事發錄像，大大提高回查效率。

更多貼心智能應用

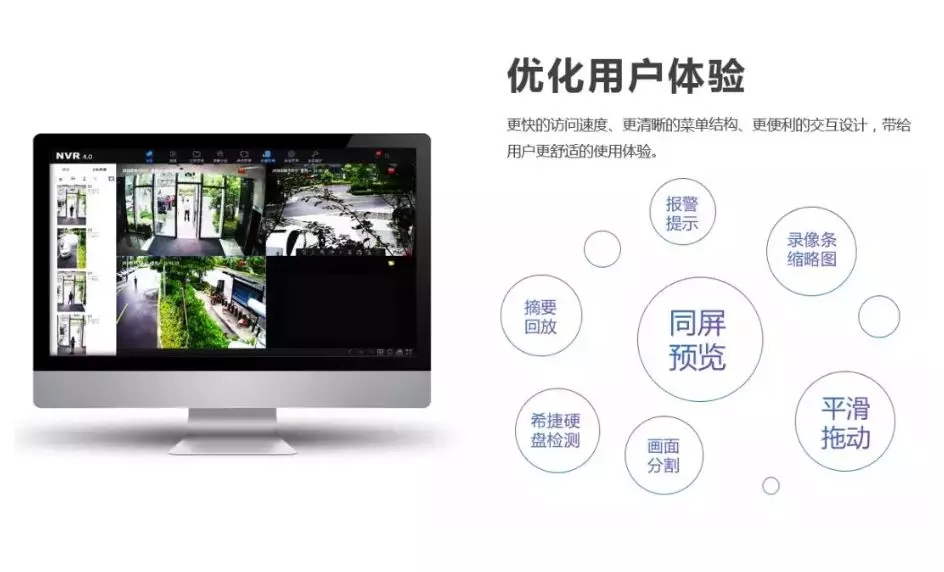

海康威視智腦NVR采用的是4.0系統新界面，加入了大量智能應用功能，如人車分類檢索、智能信息疊加、同屏預覽、摘要回放等功能。

同屏預覽功能將發現的目標人或車顯示在屏幕左側，不用去看每個視頻畫面就對警情一目了然。

03主要設備清單及輔材

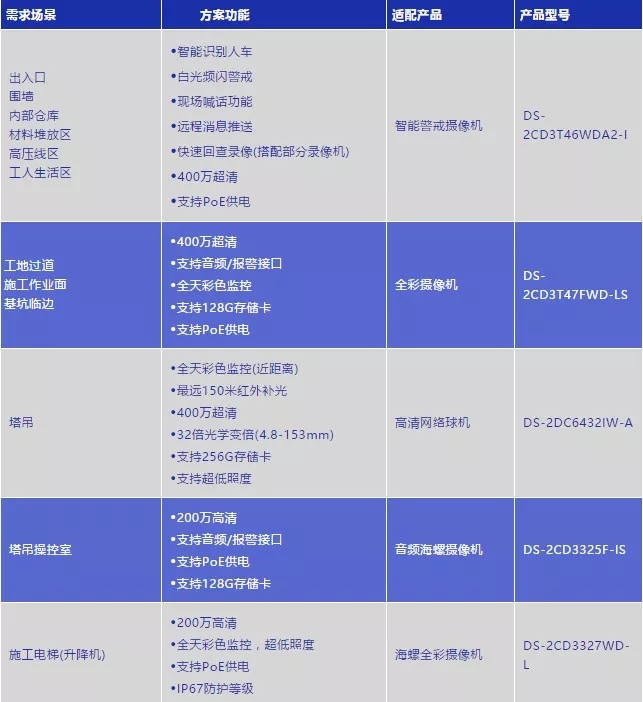

主要設備清單

配件及輔材

攝像機電源、鋼制支架、防水盒(攝像機電源防水使用)、防雷器、硬盤、網線、電源線、視頻線、下線管等。
