隨著經濟的發展和城市規模的不斷擴大，賓館、酒店、寫字樓、社區等高層住宅不斷增加，電梯的使用頻率增大。電梯的使用在給人們出入高層建筑帶來便利的同時，電梯故障所造成的人員傷亡和經濟損失也越來越大，每年我國在電梯安全事故中死亡人數達4位數以上，另外，有關資料表明電梯暴力事件也呈現增長趨勢。電梯自身的安全隱患以及電梯內暴力事件正嚴重危害著電梯使用者的安全。目前電梯視頻監控中普遍所采用的是模擬式的攝像裝置，而模擬視頻監控最大的缺點是容易受到干擾，在上下移動的電梯轎廂上安置攝像裝置其配線與維護非常困難。因此，如何對電梯的安全運行實施有效的監控，及時排除各種電梯故障隱患，已成為各級勞動安全監察部門急需解決的重要課題。
電梯作為樓宇的重要密閉型公共區域和上下出入關鍵通道，電梯視頻監控對整個區域的安防工作具有重要作用，是不可缺少的重要一環。電梯視頻監控可實時掌握電梯轎廂內的情況，保障乘客安全。
電梯監控視頻傳輸可分為有線和無線兩種。有線傳輸采用的是專業電梯隨行電纜，一般的隨行線纜使用時損耗嚴重，壽命在一年到三年之間。高層電梯線纜對抗拉伸強度和電氣參數有較高要求，防止線纜負載自重時拉伸變形導致阻抗不匹配，視頻信號信噪比衰減產生干擾。再次更換新隨行線纜施工困難，施工周期長，而且更換隨行電纜的成本也較高。
另一種是無線傳輸，無線傳輸采用點對點的方式，轎廂上安裝一個發射點、電梯井端部安裝一個接收點，數據可在電梯轎廂運動時自由傳輸。無線傳輸設備安裝簡單且壽命至少在3年以上，帶寬完全滿足高清監控視頻傳輸。

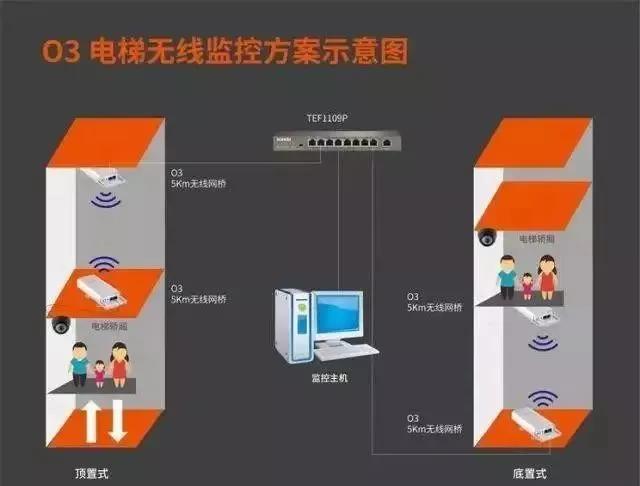

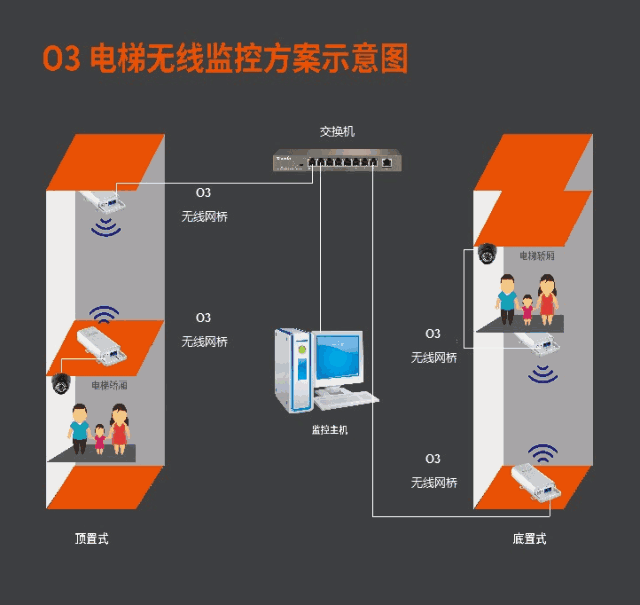

電梯井監控視頻無線傳輸有兩種安裝方式。頂置式和底置式，如下圖：
頂置式部署適合于監控中心在樓宇頂部，一般情況下都是采用底置式部署方式。

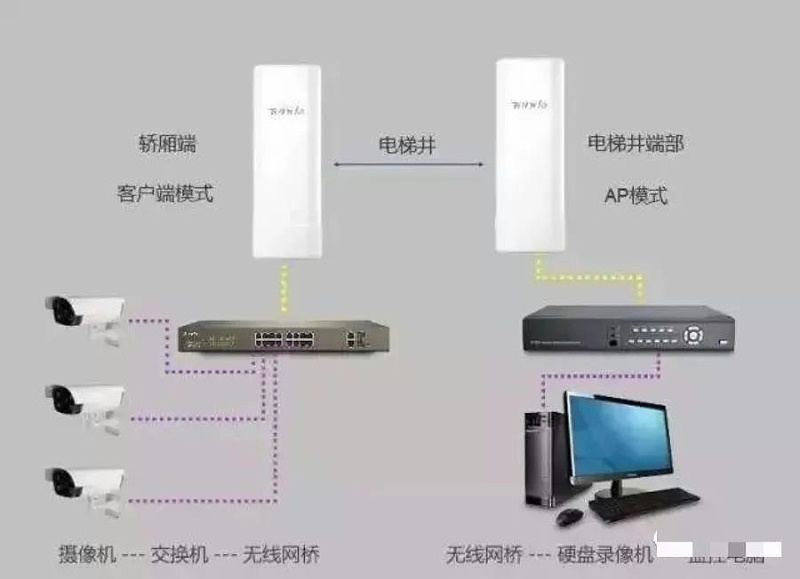

轎廂端的網橋需設置為客戶端（Station）模式，這種模式下網橋就相當于一個網卡。把網絡攝像頭的視頻數據從電信號轉變為無線信號。
電梯井端部的網橋設置為AP模式，這種模式下網橋與NVR直接通過網線連接，將接收到的無線信號直接轉變為有線信號傳輸到NVR。
總結成一句話就是：靠近攝像頭端的網橋設置為客戶端模式，靠近NVR端的網橋設置為AP模式。
安裝到電梯井之前需要事先將網橋配對好。
網橋默認工作在AP模式。需要電腦直接連接到網橋，并給網卡手動設置一個固定IP。騰達網橋的默認管理地址為192.168.2.1，所以我們給電腦配置一個同網段的IP即可，如192.168.2.20。設置完AP端網橋的SSID和密碼后記下參數并保存。
轎廂端的網橋進入管理界面后選擇客戶端模式，然后掃描上級無線信號，選擇AP端網橋的SSID，并輸入相同的密碼。點擊下一步并將網橋的管理地址改為同網段且與AP端和電腦網卡不同的IP，除了之前提到的192.168.2.1和192.168.2.20，其他同網段的都可以，如192.168.2.30。
為確保網橋已成功配對，需要在安裝到電梯井之前做一下聯通性測試，步驟如下：
①電腦連接客戶端網橋；
②鍵盤按win+R ，輸入cmd 然后回車,運行cmd 程序；
③輸入 ping 192.168.2.1（AP 端網橋地址）。
能ping 通則說明網橋配對成功，直接安裝到電梯井即可；如ping 不通則說明網橋沒有配對成功，需要進一步排查設置是否正確。
布線的話比較簡單，只需完成攝像頭和轎廂網橋、電梯井網橋與NVR的連接與供電即可。因涉及到PoE供電，這里強烈建議使用超五類（Cat5e） 以上規格的網線。
電梯井中一般沒有很強的干擾信號，萬一遇到有干擾的情況可通過調整信道的方式來避開干擾。直接選擇5G的網橋傳輸也越來越成為主流。
① 問：網橋配對后從客戶端能ping通NVR 地址，就是出不來圖像怎么回事？
答：只有符合TCP/IP協議的網絡攝像頭才能網橋傳輸，使用私有協議的不可以哦，建議換個網絡攝像頭試試。
② 問：一個電梯井有兩部并排的電梯，最少需要幾臺網橋？
答：最少需要三臺，一臺設置成AP模式放置在電梯井底部中央，另外兩臺設置為客戶端模式安裝到轎廂底部。
③ 問：我想省個交換機，可不可以用網橋的LAN口串聯另外一個網橋？
答：可以，但不要串太多級。
電梯屬于特種設備，有一定危險性，切勿盲目進場。
1）安裝前我們需要到物業了解現場電梯、監控等的布線情況。
2）先聯系電梯維保人員，外部人員必須由電梯維保人員帶領才能進場（電梯作業人員按規定是需要持有國家安監總局頒發的特種作業操作證才能上崗的）。
電梯品牌不同，結構也不同，轎廂頂部和底部的配置也不一樣。改造項目的電梯轎頂的電源極有可能被攝像頭占著。那網橋從哪里取電呢？在勘測時留意轎廂頂部是否是排插，如沒有排插的話，需另備排插便于取電。
選網橋安裝點位注意盡量避開遮擋物，尤其是金屬物質會影響信號。電梯轎廂頂部的網橋可安裝在最上層的欄桿上；另外一只安裝在基坑？有可能基坑會積水，影響網橋信號傳輸，所以固定在電梯井墻壁上是最好的方法。
在電梯井頂部或底部的網橋怎么固定呢？網橋出廠時，大多數廠家配件只含抱箍或者扎帶，是沒有配支架的，所以千萬別忘記買支架呀！抱箍和扎帶固定網橋時也要抱的夠緊。
1）針對上述現象，我們開始進行各線路節點的排查。首先將主網橋、從網橋、樓層顯示器、攝像頭進行長達3小時的ping包，發現主網橋不會丟包，從網橋、樓層顯示器、攝像頭會丟包。初步判斷主網橋到后端的線路沒有問題。
2）然后我們打開從網橋WEB界面查看，發現從網橋的運行時間只有2小時，說明從網橋有重啟過。
3）再進入電梯將攝像頭和層顯單獨連接電腦進行ping包，發現攝像頭和層顯也會出現丟包。在排查的過程中，發現電梯里面的廣告屏突然重啟了，基本確定為電梯供電問題。
4）最后讓電梯維保人員進場檢查線路，發現220V供電有問題。修復線路保證220V供電穩定后，網橋運行正常。
1）我們首先排查各線路的節點，分別對攝像頭、樓層顯示器、網橋進行Ping包測試，沒有出現丟包現象。
2）進入樓層弱電井排查線路節點，在排查過程中發現接入交換機到匯聚交換機的網線的水晶頭沒有卡到位，一碰就會掉，初步判定是水晶頭接觸不良導致畫面丟失。
3）將網線水晶頭重新拔插之后，5部電梯監控恢復正常。
進入電梯井排查，發現井內凌亂的部署著一些信號源，有聯通、電信和移動的。實際上我們的電梯改造項目中，有些是沒有電梯機房的。這個項目就因為沒有電梯機房，所以信號源都固定在了電梯井的墻壁上。
1）結合現場環境，初步判斷可能被信號源干擾，我們打開WIFi測試儀測試時發現這些信號源大多占用的是1、6、11信道。
2）我們將之前設置的信道重新進行規劃，避開1、6、11信道的選擇，盡量讓信道隔得開些（如3部電梯挨著，我們設置信道分別為2、7、12），并將信道帶寬從40M調整到20M，降低干擾。
3）通過優化信道和信道帶寬之后，2部電梯監控沒有再出現延時卡頓的現象。
1）排查時發現網絡中攝像頭IP地址是自動獲取，網橋IP也是自動獲取，整個監控網絡中沒有進行端口隔離。在攝像頭和網橋自動獲取IP的時候，網橋獲取的IP可能也被攝像頭獲取到了，導致IP沖突，所以出現同一個IP有時候是攝像頭界面有時候是網橋界面。
2）我們將攝像頭、網橋IP地址設置成靜態IP，并將交換機進行了端口隔離設置，解決了IP沖突的問題。
3）建議在大型網絡中將設備都設置成靜態IP，安裝前進行IP的規劃，方便后期的維護管理。
